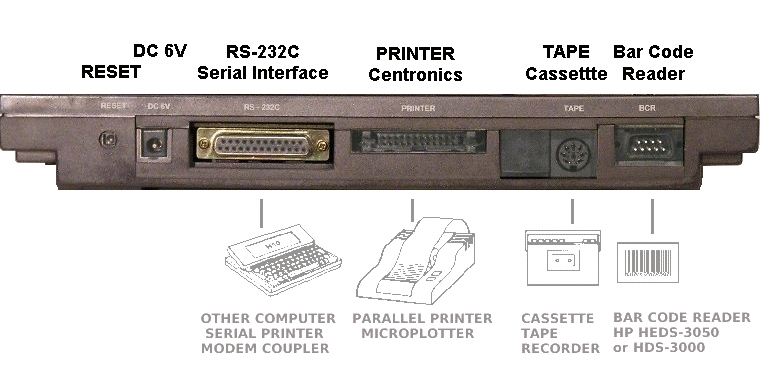

Connettori e cavi

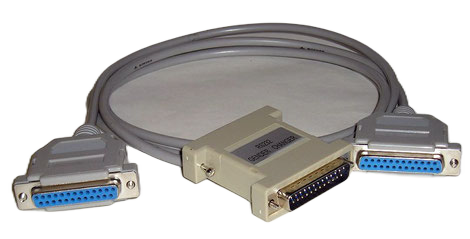

Cavo NULL MODEM DB25 F-F col necessario Gender Changer

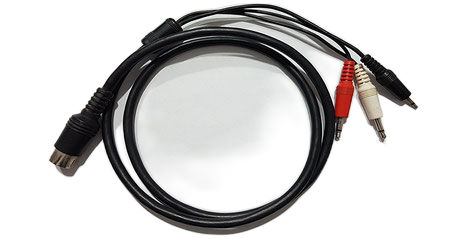

Cavo TAPE per connessione a registratore a cassette
Manuali e altri documenti
Operations Guide
Guida operativa in lingua inglese
1983 · Olivetti
M10Manual.pdf · 7.8 MB
Scarica il documentoQuick Reference
Guida rapida in lingua inglese
1983 · Olivetti
M10 Quick Reference Guide.pdf · 1.7 MB
Scarica il documentoOlivetti M10
Documento tecnico interno Olivetti dedicato all’M10
OLIVETTI M10 COMPUTER PORTATILE (BN1).pdf · 3.6 MB
Scarica il documentoGuida Operativa
Guida operativa in lingua italiana
1983 · Olivetti
M10Manual.pdf · 7.8 MB
Scarica il documentoOLIVETTI M10: guida all'uso
Guida all’uso di Massimo Mangia
1984 · Gruppo Editoriale Jackson
M10 Guida All Uso - Massimo MANGIA - Jackson.pdf · 9.8 MB
Scarica il documentoTRS80 - Model 100 - TRM
Manuale tecnico in lingua inglese del TRS-80 Model 100, della stessa famiglia dell’M10
m100tref.pdf · 5.3 MB

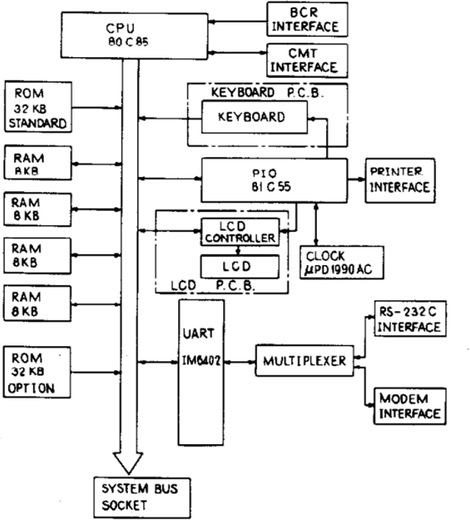

Scarica il documentoSchema a blocchi
Nella figura è riportato il diagramma a blocchi dello schema di funzionamento logico dell'M10.

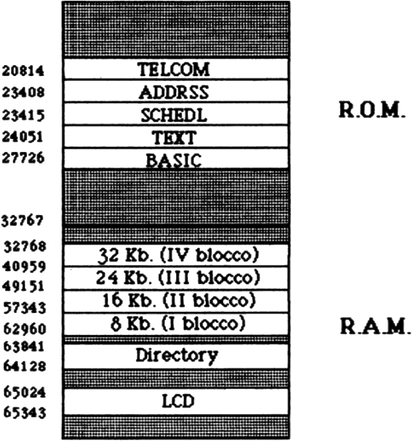

Mappa di memoria
La memoria dell'M10 si compone di due banchi di memoria ROM da 32kB e quattro banchi di memoria RAM da 8kB.
La ROM installata di default è di 32kB ed è saldata direttamente sulla scheda madre. Attraverso lo slot di espansione memoria collocato sul fondo dell'M10 è possibile accedere allo zoccolo sul quale è possibile inserire il banco di ROM aggiuntiva da 32kB. Nella mappa di memoria le locazioni della ROM di base sono le prime 32.767 a partire dalla locazione 0. In ROM sono registrati i software di base di M10, TELCOM, ADDRSS, SCHEDL, TEXT e BASIC.
La RAM installata poteva variare da 8kB a 32kB. La configurazione più commercializzata in italia fu quella da 24kB. Le locazioni della RAM partono dalla 32.768 fino alla 65.343. L'ultima sezione, quella che va dalla locazione 65.024 alla 65.343, è quella dedicata alla gestione del monitor LCD. E' importante osservare che le locazioni più basse (32.768 - 40.959, 40.960 - 49.151) si riferiscono ai blocchi di memoria aggiuntivi, III e IV blocco.
Indirizzamento della ROM di base e di quella aggiuntiva opzionale da 32kB

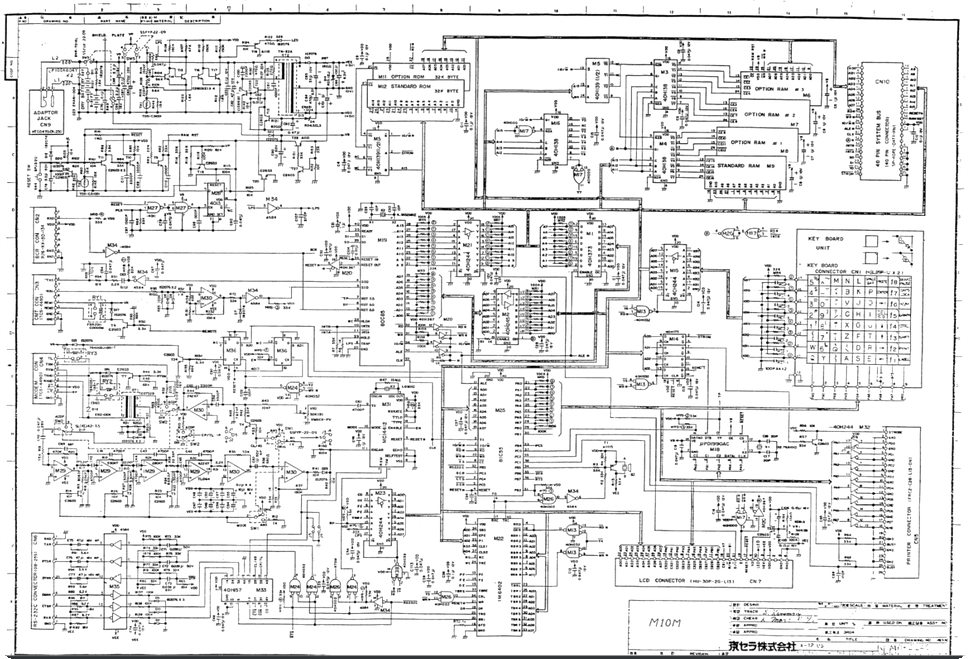

Lo schema elettrico
Circuiti Tape, Printer e BCR
Circuiti Tape di modulazione e demodulazione

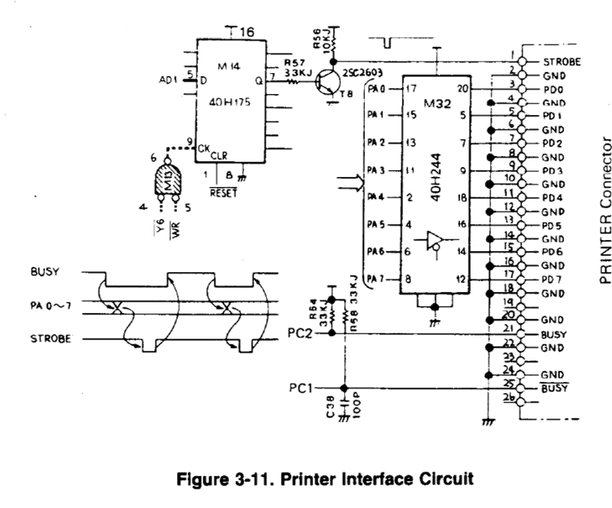

Circuito Printer

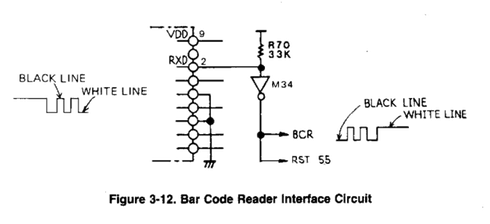

Circuito Bar Code Reader
Il display LCD
Il display dell'M10 è un LCD (Liquid Crystal Display, Display a Cristalli Liquidi) da 240x64 pixel in grado di visualizzare 8 linee di 40 caratteri ciascuna (ogni carattere si compone di 6x8 pixel).

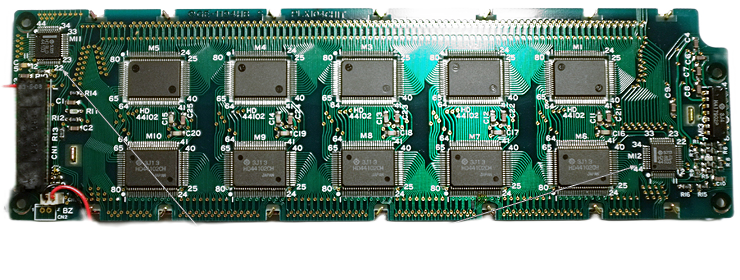

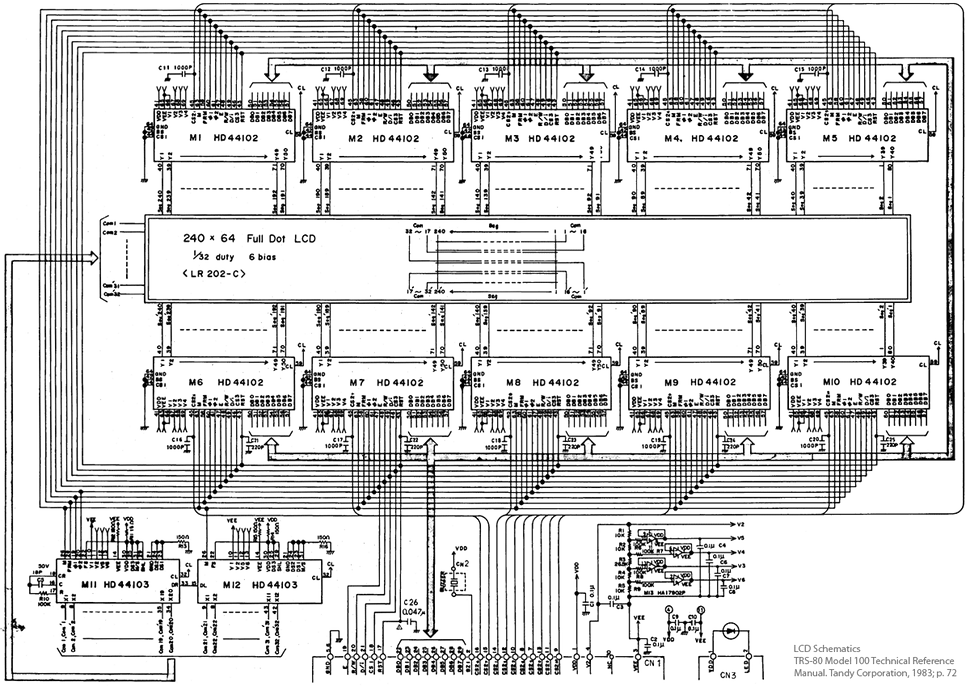

Il display è pilotato da dieci integrati HD44102B con 200bytes di RAM grafica e due integrati HD44023B, secondo il seguente schema:
Uno dei migliori articoli presenti in rete sulla tecnica dei display dell'M10 si trova a questo indirizzo:
https://www.masswerk.at/rc2016/01/04.html
Link alla rivista BIT Anno 7 n. 49 dell'Aprile 1984 in cui si recensisce l'Olivetti M10:
